Zamet - ZT - T0 003

Bandejas

- con TAPA IP40
* B.75 - Solo bajo pedido - NO certificado UL

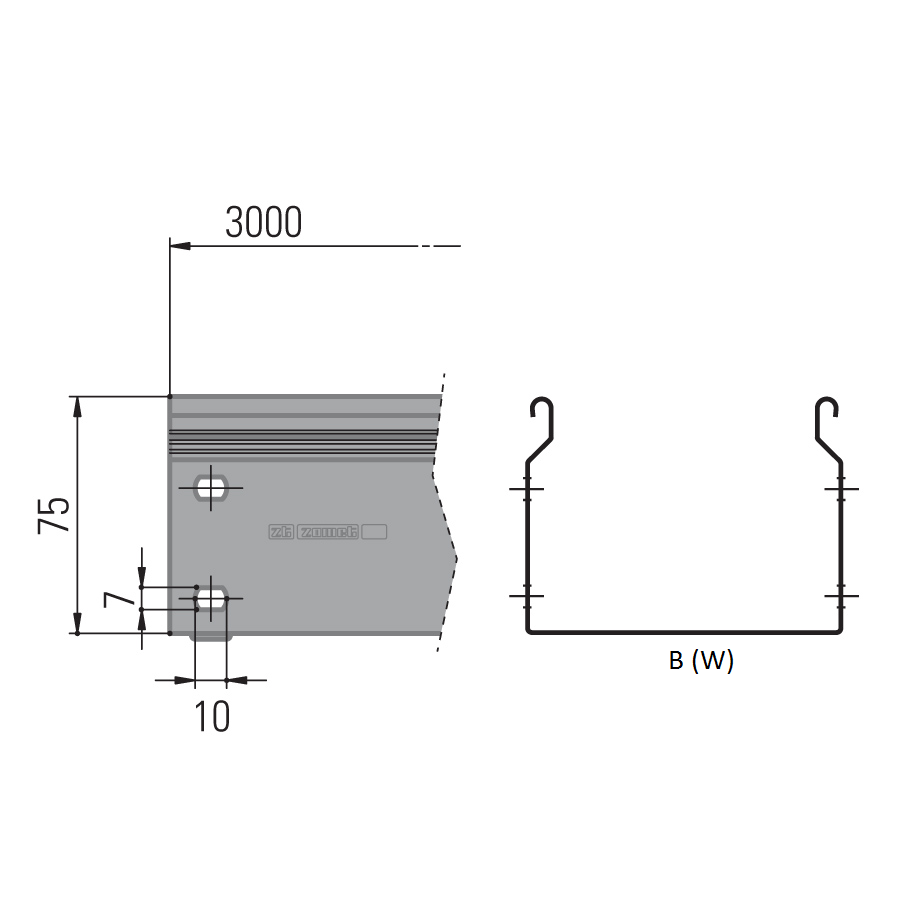

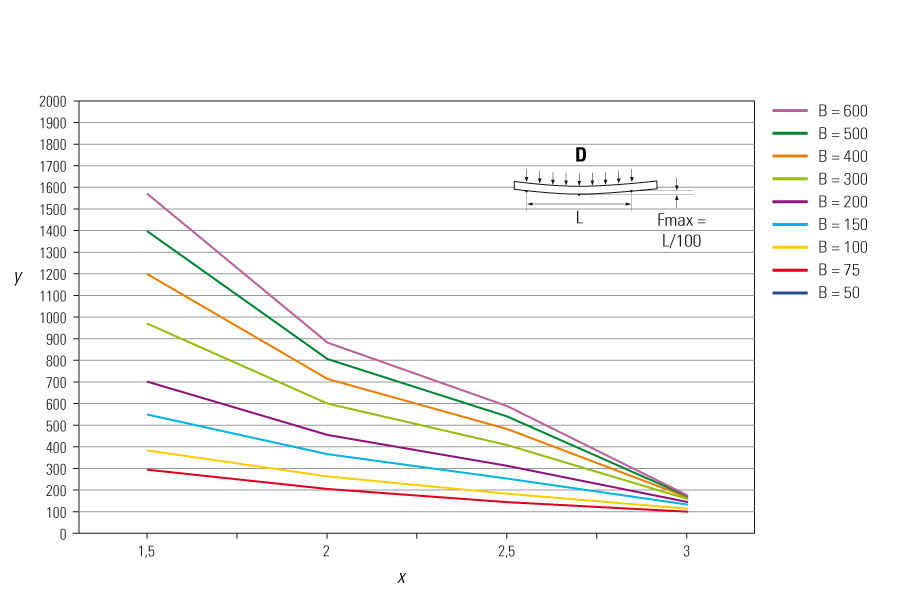

Dimensiones							Espesor	Sección cond.	Peso	Longitud	Sección útil [mm²] - EN 50085-2-1						SWL (N/m) en fonction de la travée (S) [m] -EN 61537				Código

B							[mm]	[mm²]	[Kg/m]	mm	1,5 m	2 m	2,5 m	3 m	3,5 m	4 m	1,5 m	2 m	2,5 m	3 m

75	01	03	11	15	40	41	0,60	145,80	1,14	3000	5400	5400	2810	2810	2810	2810	294	205	144	100	T0 003 0707
100	01	03	11	15	40	41	0,60	160,80	1,26	3000	7200	7200	3750	3750	3750	3750	383	263	183	114	T0 003 0710
150	01	03	11	15	40	41	0,80	254,40	2,00	3000	10800	10800	5625	5625	5625	5625	549	366	253	133	T0 003 0715
200	01	03	11	15	40	41	0,80	294,40	2,31	3000	14400	14400	7500	7500	7500	6000	701	455	312	145	T0 003 0720
300	01	03	11	15			1,00	468,00	3,67	3000	21600	21600	11250	11250	11250	7500	969	600	408	159	T0 003 0730
300					40	41	0,80	375,00	3,00	3000	21600	21600	11250	11250	11250	7500	969	600	408	159	T0 003 0730
400	01	03	11	15	40	41	1,00	568,00	4,46	3000	28800	28800	15000	15000	11428	7750	1198	714	482	167	T0 003 0740
500	01	03	11	15	40	41	1,20	799,20	6,27	3000	36000	36000	18750	18750	14000	9500	1396	806	540	172	T0 003 0750
600	01	03	11	15	40	41	1,20	919,20	7,22	3000	43200	43200	22500	22333	14000	9500	1569	882	588	176	T0 003 0760

Lista de Revestimientos

	01	Galvanizado en caliente Sendzimir - UNI EN 10346
	03	Galvanizado por inmersión en caliente - UNI EN ISO 1461
	11	Gris RAL 7032 - ISO9227-ISO6270-ISO2810
	15	Azul RAL 5015 - ISO9227-ISO6270-ISO2810
	40	Acero Inoxidable AISI 304 - UNI EN 10088
	41	Acero Inoxidable AISI 316L - UNI EN 10088

Sistema de Certificación

Norma EN 50085-2-1
Sistemas de canales para cables y sistemas de conductos
cerrados para instalaciones eléctricas
Parte 2-1: Sistemas de canales para cables y sistemas de conductos
cerrados para montaje en paredes y techos.
10.4 Ensayo de flexión lineal
La muestra analizada se somete a una carga, distribuida uniformemente, de 1
g/mm2 por metro de longitud del área declarada utilizable para los cables.

Norma EN 61537-1 ed. 2007
Sistemas de bandejas y accesorios para cables
Sistemas de bandejas y de bandejas de escalera

UL - file E471266
Atención: para ZT y ZM material vendido/montados en Estados Unidos y Canadá, por favor, requieren marca de UL
