Zamet - ZT - T0 003

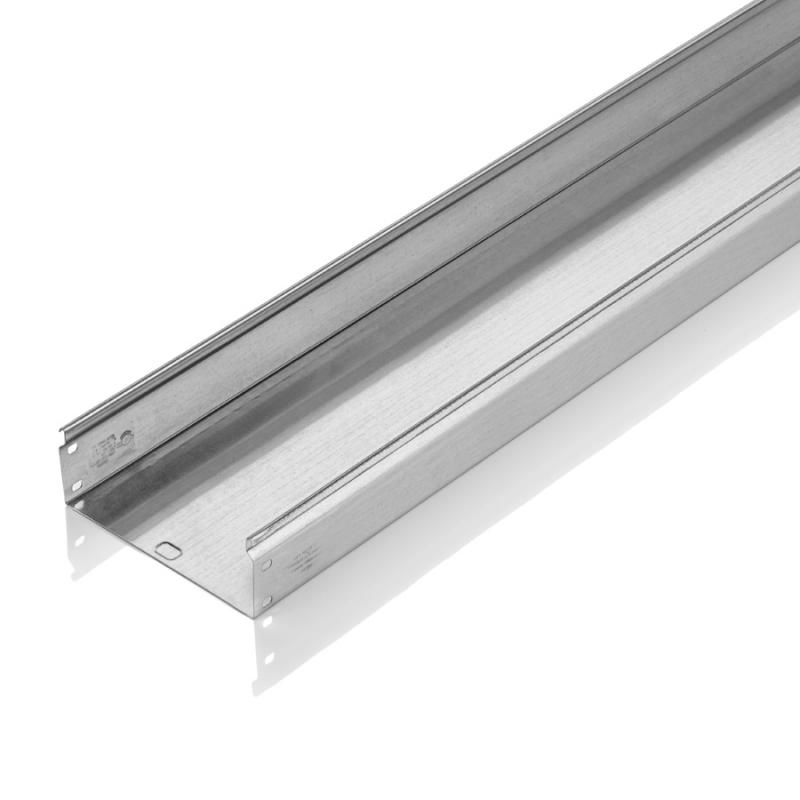

Bandejas

- con TAPA IP40
* B.75 - Solo bajo pedido - NO certificado UL

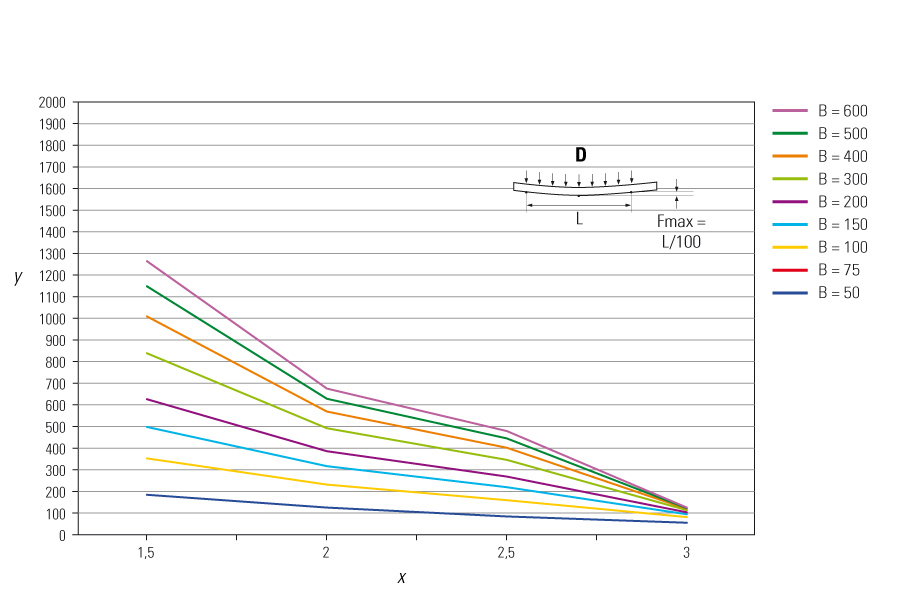

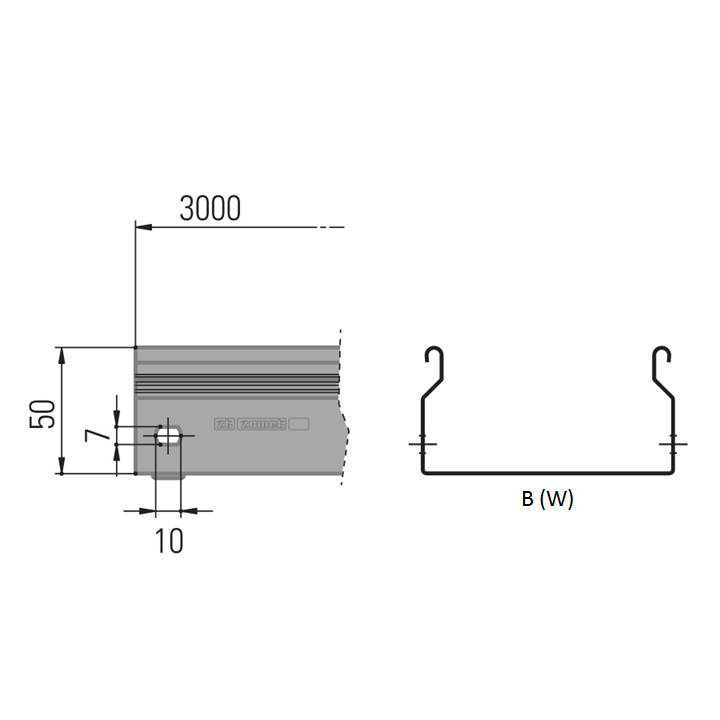

Dimensiones							Espesor	Sección cond.	Peso	Longitud	Sección útil [mm²] - EN 50085-2-1						SWL (N/m) en fonction de la travée (S) [m] -EN 61537				Código

B							[mm]	[mm²]	[Kg/m]	mm	1,5 m	2 m	2,5 m	3 m	3,5 m	4 m	1,5 m	2 m	2,5 m	3 m

50	01	03	11	15	40	41	0,60	100,80	0,79	3000	2400	2400	1250	1250	1250	1250	196	137	96	67	T0 003 0505
*75	01	03	11	15	40	41	0,60	115,80	0,91	3000	3600	3600	1875	1785	1875	1750	283	193	135	82	T0 003 0507
100	01	03	11	15	40	41	0,60	130,80	1,03	3000	4800	4800	2500	2500	2500	1750	364	243	171	93	T0 003 0510
150	01	03	11	15	40	41	0,60	160,80	1,26	3000	7200	7200	3750	3750	3142	2000	509	328	231	106	T0 003 0515
200	01	03	11	15	40	41	0,80	254,40	2,00	3000	9600	9600	5000	5000	4285	3000	637	397	280	115	T0 003 0520
300	01	03	11	15	40	41	0,80	334,40	2,63	3000	14400	14400	7500	7000	4571	3000	849	503	357	125	T0 003 0530
400	01	03	11	15	40	41	1,00	518,00	4,07	3000	19200	19200	10000	9000	5714	3750	1019	580	413	131	T0 003 0540
500	01	03	11	15	40	41	1,00	618,00	4,85	3000	24000	24000	12500	9000	5714	4000	1158	639	456	134	T0 003 0550
600	01	03	11	15	40	41	1,20	859,20	6,74	3000	28800	28800	15000	11000	6857	4750	1274	686	490	137	T0 003 0560

Lista de Revestimientos

	01	Galvanizado en caliente Sendzimir - UNI EN 10346
	03	Galvanizado por inmersión en caliente - UNI EN ISO 1461
	11	Gris RAL 7032 - ISO9227-ISO6270-ISO2810
	15	Azul RAL 5015 - ISO9227-ISO6270-ISO2810
	40	Acero Inoxidable AISI 304 - UNI EN 10088
	41	Acero Inoxidable AISI 316L - UNI EN 10088

Sistema de Certificación

Norma EN 50085-2-1
Sistemas de canales para cables y sistemas de conductos
cerrados para instalaciones eléctricas
Parte 2-1: Sistemas de canales para cables y sistemas de conductos
cerrados para montaje en paredes y techos.
10.4 Ensayo de flexión lineal
La muestra analizada se somete a una carga, distribuida uniformemente, de 1
g/mm2 por metro de longitud del área declarada utilizable para los cables.

Norma EN 61537-1 ed. 2007
Sistemas de bandejas y accesorios para cables
Sistemas de bandejas y de bandejas de escalera

UL - file E471266
Atención: para ZT y ZM material vendido/montados en Estados Unidos y Canadá, por favor, requieren marca de UL
