| Código | |||
|---|---|---|---|
| SM 10A N | |||
Equipado con 2 contactos directos de 10A con la posibilidad de equiparlo con hasta 6 polos
CEI EN 61439-6 / IEC 61439-6
1 - 2 - CONECTE LOS CABLES A LOS CONTACTOS DE FASE E INSÉRTESELOS EN LA POSICIÓN DESEADA.
3 - EN LA MISMA POSICIÓN EN LA QUE SE HAN INSTALADO LOS CONTACTOS, COLOQUE LOS MUELLES DE EMPUJE EN LA TAPA

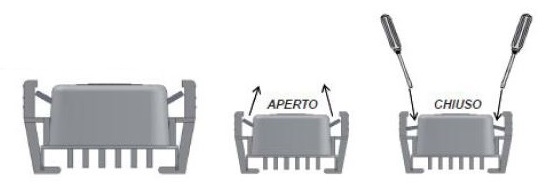

4 - CIERRE EL ENCHUFE HASTA EL FONDO ATORNILLANDO LOS 3 TORNILLOS SITUADOS EN LA PARTE TRASERA Y COMPRUEBE
DE QUE ESTÁ CERRADO EN SU LUGAR.
5 - PRUEBE LA ELASTICIDAD DE LOS DOS CONTACTOS CON UN TORNILLO - EL CONTACTO DEBE TENER EFECTO MUELLE
ATENCIÓN:
No presione en exceso sobre las aletas laterales, presione levemente con los dedos para insertar o retirar
